Komfortdiode prüfen+ersetzen (Fehler: Musik bei geöffneter Tür)

Nachstehendes Fehlerbild tritt auf (für 2.Serie ab 09/85):

Das Radio schaltete sich mit Abschalten der Zündung aus. Beim öffnen der Tür schaltet es sich aber wieder ein bis die Tür geschlossen wird. Für diesen Fehler ist die defekte Komfortdiode verantwortlich. Die Komfortdiode ist im Motorraum Bild 01 im Sicherungskasten Bild 02 verbaut.

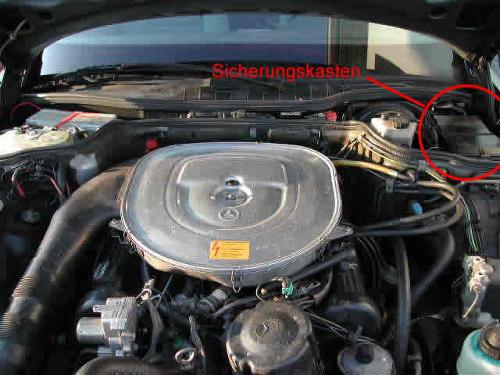

Bild 01

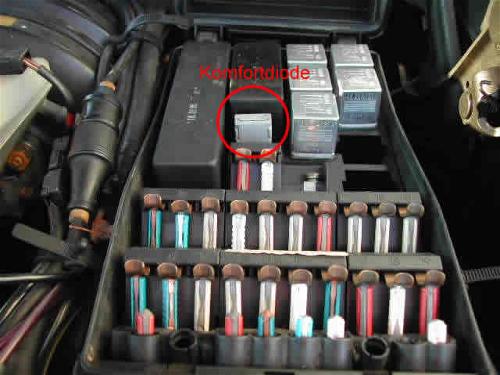

 Bild 02

Zum prüfen die Diode rausziehen und testen ob sich das Radio beim öffnen der Tür einschaltet.
Wenn ja: Keine Ahnung welcher Fehler das ist.

Wenn nein: Die rausgezogene Diode mit einem Durchgangsprüfer am Multimeter testen, die Diode muß in Flußrichtung Durchgang ( um 0 Ohm ) haben und entgegengesetzt (Umgepolt) sperren. Hat die Diode in beide Richtungen Durchgang ist die Diode defekt.

Der Defekt kann auf zwei Arten behoben werden:

1. Zu MB gehen und neue Diode incl. Stecker (Teilenummer A000 540 42 81; 6,60 Euro; Stand März 2006) kaufen und tauschen.

2. Eine Diode mit Bezeichnung 1N4003 (Universal Silizium Diode 200V 1A) oder gleichwertig beim freundlichen Elektronikmann um die Ecke für ca. 10 Cent kaufen, Diodengehäuse öffnen, alte Diode auslöten, neue Diode (Einbaurichtung beachten) einlöten, Diodengehäuse schließen und im Sicherungskasten einstecken.
